本书面向正在从事或准备从事建筑机电施工图、BIM建模、综合管线协调工作的读者。目标不是教会某一个软件的按钮位置，而是建立一套可以跨软件迁移的工程思维：系统是什么、为什么这样走、怎样判断高度、如何预留施工和检修空间、碰撞后先改谁、改完怎样证明模型仍然正确。

书中涉及的尺寸、坡度、净距、保温厚度和安装方式，凡未明确标注为规范值者，均作为教学示例，不应替代具体工程的设计文件、施工标准、设备厂家资料、当地法规或项目BIM执行计划。实际项目中发生冲突时，以经批准的设计文件、项目标准和相关专业负责人确认意见为准。

软件部分已于 2026-09-02 重新核验：Rebro 以 Rebro 2026 官方产品页、更新记录和官方操作资料为基线；CAD'll Tfas 以 Tfas 15 官方资料为基线；Autodesk Revit 以 Revit 2027 MEP 官方帮助为主要依据。版本敏感的菜单、图标和参数名称可能随修订号、语言环境和项目模板变化，实际工作应以当前安装版本官方帮助为准。

读法建议｜第一次阅读按章节顺序；遇到实际工作问题时，可直接查“系统专题”“软件专题”“自查清单”三个部分。每完成一个建模动作，都要问自己：几何正确吗？系统连接正确吗？施工上真的能做吗？

使用说明·1 本书适用范围与责任边界

本书是一部“机电施工图/BIM综合协调方法教材”，不是暖通、给排水、电气或消防设计规范的替代品。教材负责教读者如何把设计意图转化为可协调、可施工、可检查、可出图的数据模型；系统容量计算、消防性能设计、结构开洞许可、抗震设计计算、设备选型等属于相应责任专业的设计工作，未经授权不得因管综方便而擅自改变。

责任边界｜BIM工程师可以发现问题、量化空间、提出候选方案、验证几何影响；是否允许改变系统、尺寸、功能、防火构造和结构条件，由具有相应责任的专业人员和项目流程确认。

使用说明·2 规范层级与证据等级

工程教材最危险的错误，是把“常见做法”写成“规范必须”。本书统一采用五级证据：A级=现行法律法规、强制性工程建设规范、软件官方文档；B级=国家/行业推荐标准、权威教材和行业指南；C级=多项目一致的可靠工程实践；D级=经验建议；E级=暂无法确认。D/E级内容必须使用“通常”“常见”“具体项目确认”等限定语。

中国大陆项目中，强制性工程建设规范具有更高约束力。例如《建筑给水排水与节水通用规范》GB 55020-2021、《建筑电气与智能化通用规范》GB 55024-2022、《消防设施通用规范》GB 55036-2022、《建筑防火通用规范》GB 55037-2022、《建筑与市政工程抗震通用规范》GB 55002-2021均属于应优先核对的通用规范。专业标准仍可能继续使用，但其中与现行强制性通用规范不一致的规定不能反向覆盖通用规范。

使用说明·3 全书单位、符号与数值约定

除特别说明外，本书几何尺寸以毫米（mm）为主；标高示例以毫米表达软件输入时会写成 FL+2400 等形式，项目图纸若使用米（m）必须按项目标准统一；坡度 i 为无量纲比值，i=ΔH/L，其中 L 为水平投影长度。DN、A、英寸等公称尺寸不得直接等同于真实外径，真实外廓必须从对应管材规格或软件 Segment/材料数据库取得。

不要在同一项目中把 2.400 m、2400 mm、FL+2400 和“管底 2400”混作同一个概念。单位、基准面、高度对象（中心/顶/底）是三个不同维度。

使用说明·4 软件版本基线（核验日期 2026-09-02）

Rebro：以 Rebro 2026 为现行版本基线。NYK SYSTEMS 官方显示 Rebro 2026 于 2026-03-24 发布，当前安装页提供 Rev.4.1 差分更新。CAD'll Tfas：以 Tfas 15 为基线，官方于 2026-04-27 发布，当前公开最新模块 Build 3011（2026-06-22）。Revit：以 Autodesk Revit 2027 MEP 官方帮助为操作基线；个别系统检查页面同时用 Revit 2026 官方帮助交叉核验。

版本敏感信息｜软件每年会改界面、命令位置和功能。教材把“工程变量”和“稳定操作逻辑”写在正文，把可能变化的 Ribbon 路径写成版本说明。实际使用时，若界面与书中不同，应优先搜索当前安装版本的官方 Help，而不是强行寻找旧按钮。

第1章　机电管综到底在做什么

机电管综是“机电综合管线协调”的简称。它不是把风管、水管和桥架在三维空间里挪到互不相交就结束，而是把建筑、结构、暖通、给排水、消防、电气、弱电、设备厂家条件、装修吊顶、施工工法和检修要求放到同一个空间问题中，形成可施工、可维护、可出图、可追溯的综合方案。

一个模型即使没有任何硬碰撞，也可能完全不能施工。例如：阀门手柄被梁挡住；法兰之间没有拧螺栓的空间；过滤器没有抽芯方向；风机盘管检修口被桥架占用；排水管坡度在某个转弯处被拉平；桥架盖板上方没有开启距离；保温后的管道互相贴死。真正的管综必须把这些“软条件”一起纳入判断。

1.1 三个层次：几何、系统、施工

表 1　机电管综的三个判断层次

1.2 管综不是“谁碰谁改”

协调的本质是约束排序。结构通常属于硬约束，不能为了让机电舒服而随意开洞或切梁；重力排水受坡度控制，自由度通常比压力管小；大截面风管转弯半径大、变径长度长，后期调整成本高；桥架看起来容易移动，但同样受到弯曲半径、容量、盖板开启和电气间距约束。

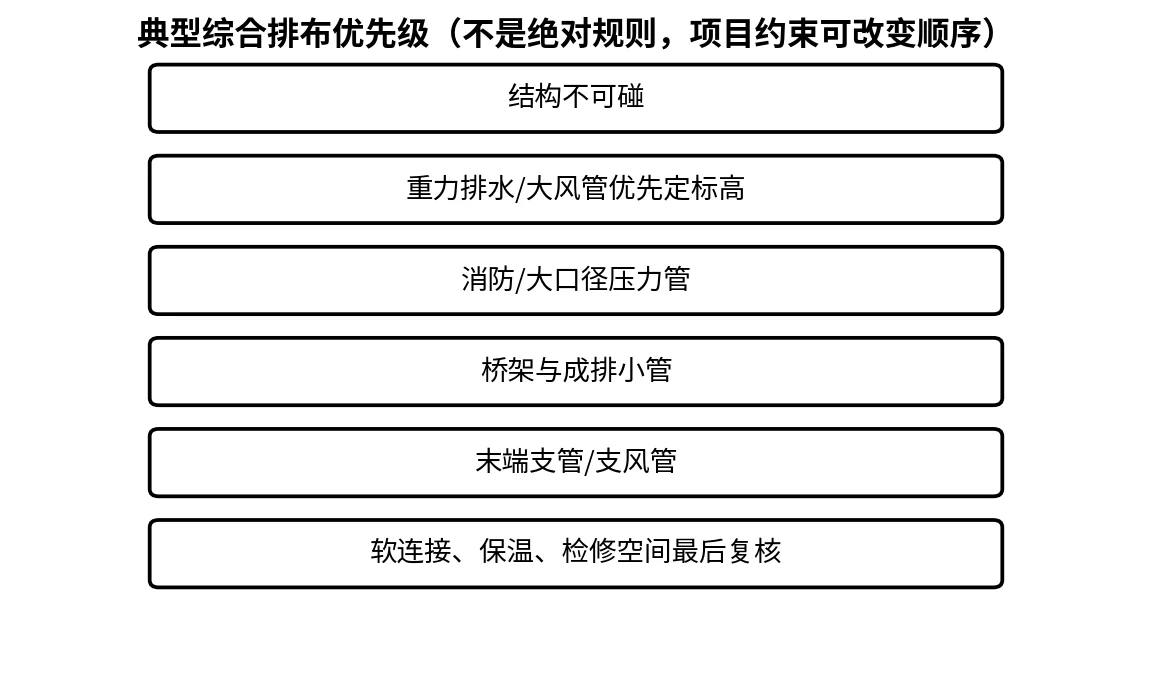

图 1　典型的综合排布优先级示意

重要｜“优先级”是决策框架，不是死规定。医院、数据中心、实验室、洁净室、厨房等项目会因功能和工艺要求改变排序。

1.3 你真正要交付什么

可用于施工的平面图、剖面图、局部详图与综合图；

具有明确系统、尺寸、标高、坡度、材质等属性的模型；

可闭环的问题清单：碰撞编号、位置、责任专业、处理方案、复核状态；

孔洞与套管资料、设备基础与检修空间协调结果；

能够被后续算量、预制、施工放样或运维继续使用的数据。

1.4 软件只是工具

Rebro、CADWe'll Tfas 和 Revit 的界面差异很大，但从工程判断角度看，它们都在处理同一组变量：系统、尺寸、位置、高度、坡度、连接、部件和显示。掌握变量之间的关系，比背按钮更重要。

第2章　开始建模前：读图、资料与基准

2.1 不要拿到图就开始画

开始建模前先做资料盘点。最低限度需要建筑平面、结构平面与梁表、机电各专业设计图、设备表、主要设备厂家接口条件、吊顶与装修控制标高。如果项目有BIM执行计划、项目建模标准、图层/系统命名规则、坐标基准说明，应优先读取。

表 2　建模前资料盘点

2.2 先看总说明，再看平面

总说明经常藏着最容易被忽略、却会影响整套模型的规则：标高采用管中还是管底；风管标注是否为净尺寸；保温是否计入标注；排水坡度如何表示；管材及连接方式；消防管道是否采用沟槽连接；设备接管是否需要软接、减振、伸缩节等。如果跳过总说明，后面画得越快，返工越大。

2.3 建立“疑问清单”而不是擅自补全

2.4 建模前资料清单：缺一项就先记录风险

正式建模前至少建立六组输入：①建筑：轴网、墙体、门洞、吊顶、检修口、完成面；②结构：梁板柱、剪力墙、降板、洞口、结构标高；③暖通：系统图、风量、风管尺寸、设备接管、阀件、保温；④给排水/消防：系统图、管材、管径、坡度、设备和立管；⑤电气：桥架规格、配电箱、设备供电点；⑥项目管理：坐标、楼层、命名、模型拆分、出图比例、交付格式。缺少的资料不是靠“经验补完”，而是形成 RFI/疑问单。

步骤 1　先看总说明：找单位、标高基准、系统简称、管材与连接、保温、防火和特殊区域说明。

步骤 2　看系统图：确认“从哪里来、到哪里去、途中经过什么设备”，先理解拓扑再看平面路线。

步骤 3　看平面：建立 X/Y 位置；对所有穿墙、跨区、设备接口和立管做标记。

步骤 4　看剖面/节点：确认 Z 高度、吊顶、梁底、设备基础、降板、套管和检修关系。

步骤 5　对照专业之间的相互条件：同一设备的水、电、风、排水接口是否来自同一版资料。

完成标志｜你应能在不打开软件的情况下，用一句话描述主要系统：起点—主管—分支—关键设备—终点，并列出至少所有“无法从图纸唯一确定”的问题。

2.5 变更资料怎么管

图纸版本混用比单纯画错更危险。每次收到新版资料，应记录来源、日期、版次、影响专业和模型接收状态。禁止只覆盖文件而不保留“本次改了什么”。对设备厂家资料，尤其要关注接口尺寸、接口标高、检修方向和设备外形是否变化。

图纸不清楚是正常现象。发现某个设备只有平面位置、没有接管高度，不要凭经验直接画死；应该建立RFI/疑问清单，标记“临时假定值”和“待确认值”。临时值可以用于推进综合，但必须能被检索和批量修改。

工程判断｜一条可追溯的临时假定，远比一个“看起来合理但没人知道来源”的数值安全。

第3章　坐标、楼层、标高与高度基准

3.1 位置问题先拆成 X、Y、Z

平面位置解决X、Y，高度解决Z。很多“管线画错”并不是路线错，而是Z坐标基准错。尤其在有结构降板、建筑完成面、设备基础的区域，必须区分结构标高、建筑完成面标高、项目Level和软件中的Offset。

3.2 一根圆管至少有三个标高

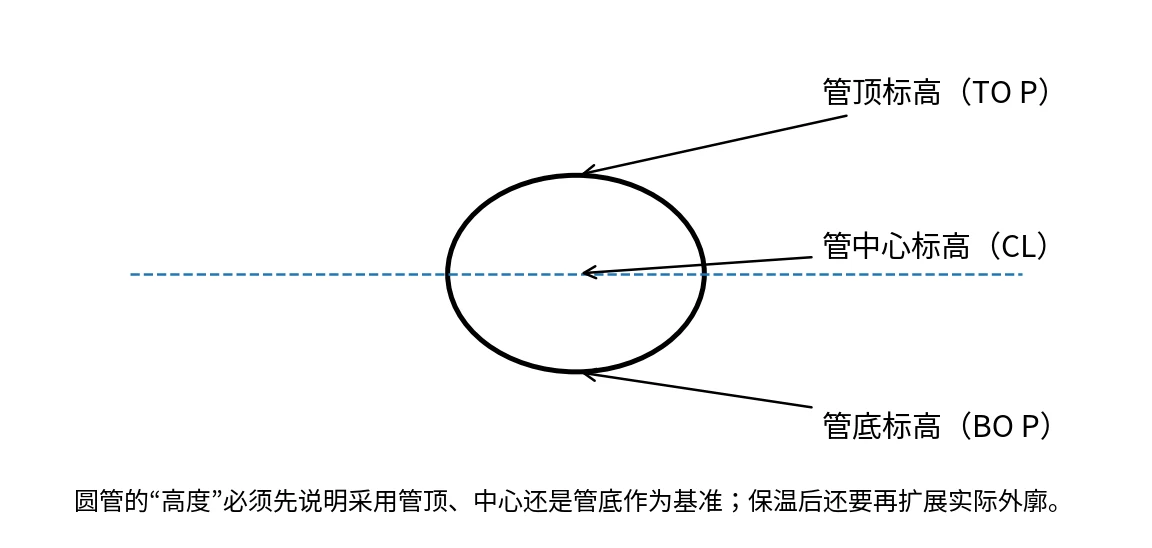

图 2　圆管常用标高基准

设圆管外径为D，管中心标高为Zc，则理论上管顶为 Zc + D/2，管底为 Zc - D/2。若管外保温厚度为t，则保温外廓顶部为 Zc + D/2 + t，底部为 Zc - D/2 - t。对于法兰、阀门、电伴热或保护层，实际包络可能更大，不能只按保温厚度处理。

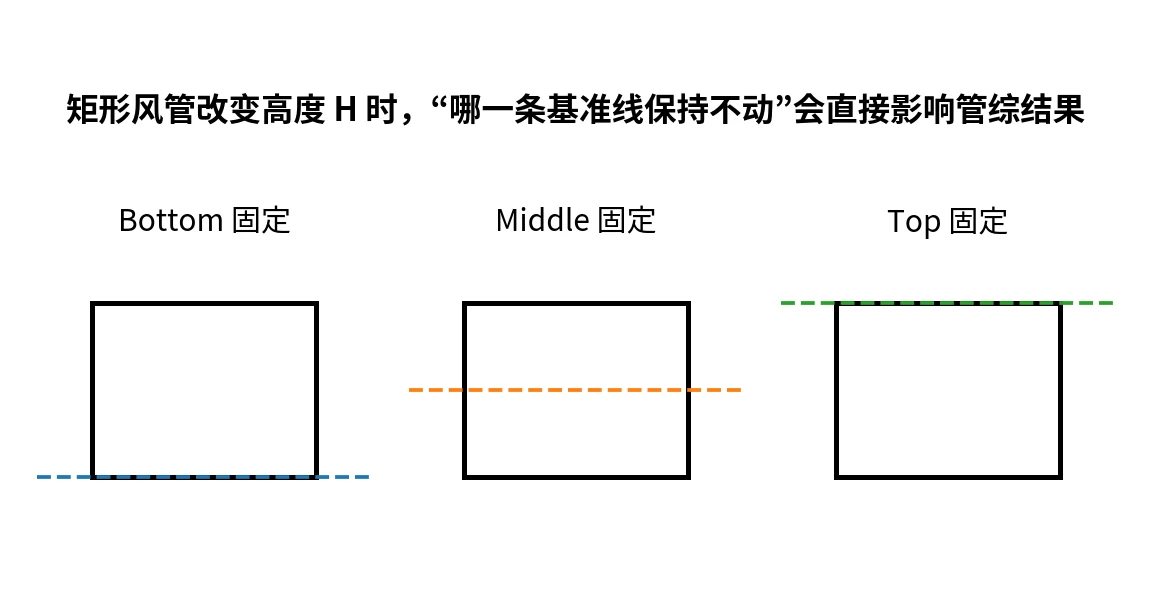

3.3 矩形风管为什么更容易出错
